Pada 4 Oktober 2026, thermal management menjadi salah satu bidang rekayasa terpenting dalam pengembangan kendaraan listrik. Sistem ini tidak sekadar mendinginkan baterai, tetapi mengatur perpindahan panas antara baterai, motor listrik, inverter, kabin, dan lingkungan agar kendaraan dapat bekerja secara aman serta efisien.
Pemahaman tentang Otomotif Engineering: Cara Sistem Thermal Management EV Bekerja membantu pengguna mengetahui mengapa jarak tempuh, kecepatan pengisian daya, dan performa mobil listrik dapat berubah karena suhu. Bagi pembaca yang ingin mencari jawaban ringkas, tersedia bagian FAQ sistem thermal management EV di bawah.

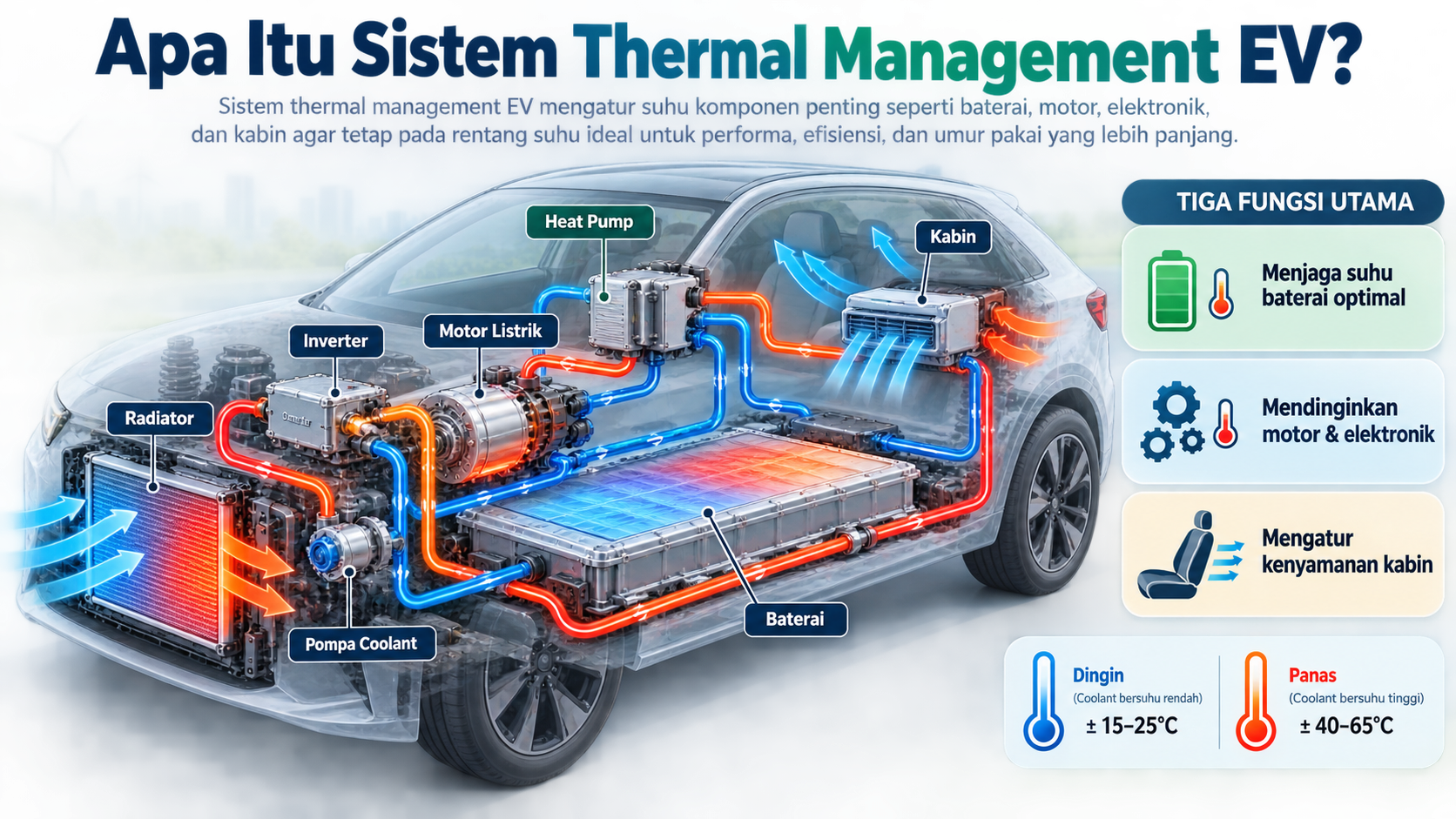

Apa Itu Sistem Thermal Management EV?
Sistem thermal management EV adalah kumpulan komponen dan strategi kontrol yang menjaga temperatur komponen kendaraan listrik dalam rentang kerja yang sesuai. Sistem tersebut dapat memindahkan panas keluar dari komponen, mempertahankan panas ketika suhu lingkungan rendah, atau memanfaatkan panas dari satu bagian kendaraan untuk kebutuhan bagian lainnya.
Komponen yang temperatur kerjanya perlu dikendalikan meliputi:
- Paket baterai tegangan tinggi.
- Motor listrik.
- Inverter dan modul elektronika daya.
- On-board charger.
- Sistem pengisian cepat.
- Kabin penumpang.
- Unit kontrol dan komponen pendukung tertentu.
Dalam dunia otomotif, tantangannya terletak pada perbedaan kebutuhan setiap komponen. Baterai memerlukan suhu relatif stabil, sedangkan motor dan inverter dapat menghasilkan panas tinggi ketika kendaraan berakselerasi, menanjak, atau melaju dalam waktu lama.
Mengapa Temperatur Baterai Sangat Penting?
Baterai lithium-ion bekerja melalui reaksi elektrokimia. Kecepatan dan kestabilan reaksi tersebut dipengaruhi temperatur. Kondisi terlalu dingin meningkatkan hambatan internal baterai, sedangkan suhu terlalu tinggi dapat mempercepat degradasi sel.
Dampak suhu yang tidak ideal antara lain:
Karena itu, thermal management dan BMS bekerja sebagai dua sistem yang saling melengkapi. BMS memantau tegangan, arus, dan temperatur, sedangkan sistem termal melakukan pemanasan atau pendinginan berdasarkan perintah unit kontrol.
Komponen Utama Thermal Management EV
Arsitektur setiap kendaraan dapat berbeda, tetapi sistem modern umumnya memiliki beberapa komponen berikut.
1. Pelat Pendingin Baterai
Cooling plate dipasang di bawah, di antara, atau di sekitar modul baterai. Cairan pendingin mengalir melalui kanal di dalam pelat untuk menyerap panas dari sel.
Desain kanal harus mampu mendistribusikan aliran secara merata. Apabila satu area menerima pendinginan lebih sedikit, perbedaan temperatur antarsel dapat meningkat dan mempercepat ketidakseimbangan degradasi.
2. Pompa Cairan Elektrik
Pompa mengalirkan coolant melalui rangkaian pendinginan. Berbeda dari pompa mekanis pada sebagian kendaraan bermesin pembakaran, pompa elektrik dapat dikendalikan berdasarkan kebutuhan aktual.
Saat beban kendaraan rendah, kecepatan pompa dapat dikurangi untuk menghemat energi. Ketika pengisian cepat berlangsung, pompa dapat bekerja lebih intensif agar temperatur baterai tetap terkendali.
3. Radiator dan Kipas
Radiator melepaskan panas dari cairan pendingin ke udara luar. Kipas membantu meningkatkan aliran udara ketika kendaraan berhenti, bergerak lambat, atau menghadapi temperatur lingkungan tinggi.
4. Chiller
Chiller menghubungkan sirkuit coolant dengan sistem refrigeran AC. Komponen ini digunakan ketika pendinginan melalui radiator saja tidak cukup, misalnya saat pengisian cepat atau berkendara dalam cuaca panas.
5. Heat Pump
Heat pump memindahkan energi panas, bukan sekadar menghasilkan panas melalui elemen resistif. Pada kondisi tertentu, sistem ini lebih efisien untuk menghangatkan kabin dan baterai.
Namun, efisiensi heat pump dipengaruhi temperatur lingkungan, kelembapan, dan rancangan sistem. Karena itu, beberapa kendaraan tetap memakai pemanas PTC sebagai pendukung.
6. Katup, Sensor, dan Manifold
Katup mengatur arah aliran coolant menuju baterai, motor, inverter, radiator, atau heat exchanger. Sensor temperatur dan tekanan memberikan data kepada thermal control unit.
Manifold berfungsi menggabungkan atau membagi jalur cairan. Pada platform EV yang semakin terintegrasi pada 2026, manifold dapat membantu mengurangi jumlah selang, sambungan, berat, dan potensi kebocoran.
7. Thermal Control Unit
Unit kontrol menjalankan perangkat lunak yang menentukan:
- Kapan pompa harus aktif.
- Seberapa cepat kipas berputar.
- Jalur cairan mana yang dibuka.
- Kapan kompresor AC digunakan.
- Kapan baterai perlu dipanaskan.
- Apakah daya pengisian atau output motor harus dibatasi.
Keputusan tersebut dibuat berdasarkan data sensor, permintaan tenaga, kondisi baterai, suhu luar, penggunaan kabin, dan rute kendaraan jika sistem navigasi terintegrasi.
Cara Sistem Thermal Management EV Bekerja
Prinsip dasarnya adalah menyerap, memindahkan, menggunakan kembali, atau melepaskan panas. Berikut alur kerja yang umum.
Tahap 1: Sensor Membaca Kondisi Kendaraan
Sensor memantau temperatur di berbagai titik paket baterai, motor, inverter, coolant, dan lingkungan. BMS juga menghitung state of charge, kemampuan daya, dan kondisi sel.
Data dari satu sensor saja tidak cukup. Sistem perlu membandingkan temperatur rata-rata, titik terpanas, titik terdingin, dan selisih temperatur antarmodul.
Tahap 2: Kontroler Menentukan Mode Operasi
Kontroler memilih strategi berdasarkan situasi kendaraan. Mode yang mungkin digunakan meliputi:
- Pemanasan baterai.
- Pendinginan pasif.
- Pendinginan melalui radiator.
- Pendinginan aktif menggunakan chiller.
- Pemanasan kabin.
- Pendinginan kabin.
- Pemanfaatan panas motor untuk baterai atau kabin.
- Preconditioning sebelum pengisian cepat.
Tahap 3: Coolant Menyerap Panas
Cairan pendingin melewati cooling plate baterai atau water jacket pada motor dan inverter. Panas berpindah dari komponen ke coolant akibat perbedaan temperatur.
Campuran coolant harus memiliki karakteristik perpindahan panas, titik beku, dan perlindungan korosi yang sesuai. Jenis cairan tidak boleh diganti sembarangan karena kebutuhan setiap pabrikan dapat berbeda.
Tahap 4: Panas Dipindahkan atau Dilepaskan
Setelah menyerap panas, coolant diarahkan ke radiator atau chiller. Bila sistem menggunakan heat pump terintegrasi, panas tersebut juga dapat dipindahkan ke kabin atau komponen lain yang membutuhkan pemanasan.
Tahap 5: Sistem Menyesuaikan Daya
Jika temperatur tetap melewati batas aman, kendaraan dapat membatasi:
- Tenaga motor.
- Torsi maksimum.
- Intensitas regenerative braking.
- Arus pengisian cepat.
- Beban sistem kabin tertentu.
Pembatasan tersebut merupakan bentuk proteksi, bukan selalu tanda kerusakan. Untuk memahami hubungan antara pemulihan energi, suhu baterai, dan pembatasan deselerasi, baca cara regenerative braking bekerja di EV.
Sirkuit Terpisah dan Sirkuit Terintegrasi
EV dapat memakai beberapa loop pendinginan terpisah atau satu sistem yang lebih terintegrasi.
Sirkuit Terpisah
Pada arsitektur ini, baterai dapat memiliki loop sendiri, sedangkan motor dan inverter menggunakan loop lain. Keuntungannya adalah kontrol temperatur yang lebih spesifik. Kekurangannya berupa jumlah pompa, katup, selang, dan heat exchanger yang lebih banyak.
Sirkuit Terintegrasi
Sistem terintegrasi memakai katup dan manifold untuk mengalihkan energi panas sesuai kebutuhan. Panas dari motor, misalnya, dapat digunakan untuk membantu menghangatkan baterai atau kabin.
Pendekatan ini berpotensi meningkatkan efisiensi dan mengurangi jumlah komponen. Namun, strategi kontrolnya lebih kompleks karena kebutuhan temperatur baterai, powertrain, dan kabin tidak selalu sama.
Cara Kerja dalam Berbagai Kondisi
Saat Kendaraan Baru Dinyalakan dalam Cuaca Dingin
Baterai yang terlalu dingin tidak dapat menerima atau melepaskan daya secara optimal. Sistem dapat mengaktifkan pemanas baterai, heat pump, atau sirkulasi panas dari komponen lain.
Selama baterai belum mencapai rentang yang ditargetkan, tenaga dan regenerative braking mungkin dibatasi. Pemanasan ini memakai energi, tetapi membantu melindungi baterai dan memulihkan performa.
Saat Berkendara Normal
Dalam kondisi beban ringan, sistem mungkin hanya menjalankan pompa dengan kecepatan rendah. Aliran udara alami melalui radiator dapat cukup untuk melepaskan panas tanpa bantuan kompresor.
Strategi ini mengurangi konsumsi energi tambahan dan membantu mempertahankan efisiensi kendaraan.
Saat Akselerasi atau Menanjak
Permintaan arus tinggi menghasilkan panas pada baterai, kabel, inverter, dan motor. Pompa serta kipas meningkatkan kinerjanya, sementara katup mengarahkan coolant menuju komponen yang paling membutuhkan pendinginan.
Jika panas tidak dapat dikendalikan, sistem akan mengurangi output daya untuk mencegah kerusakan.
Saat Pengisian Cepat
Pengisian cepat menghasilkan panas karena arus tinggi masuk ke baterai. Sebelum kendaraan tiba di stasiun pengisian, sistem yang mendukung preconditioning dapat mulai membawa baterai menuju temperatur target.
Proses ini penting karena baterai yang terlalu dingin atau panas tidak dapat menerima daya tinggi secara aman. Kurva pengisian pun akan diturunkan lebih awal apabila kondisi termalnya kurang mendukung.
Saat Parkir Setelah Perjalanan Berat
Pendinginan tidak selalu langsung berhenti ketika kendaraan dimatikan. Pompa atau kipas dapat tetap bekerja untuk mengurangi panas tersisa pada baterai dan komponen elektronika daya.
Pengguna sebaiknya tidak menganggap bunyi kipas setelah kendaraan diparkir sebagai masalah. Meski demikian, bunyi tidak wajar, peringatan temperatur, atau kebocoran coolant tetap perlu diperiksa.
Pendinginan Udara, Cairan, dan Imersi
Pendinginan Udara
Udara dialirkan melalui paket baterai untuk membawa panas keluar. Sistem ini relatif sederhana dan ringan, tetapi kemampuan perpindahan panas serta keseragaman temperaturnya lebih terbatas.
Pendinginan Cairan
Cairan memiliki kapasitas perpindahan panas yang lebih baik dibandingkan udara. Karena itu, liquid cooling banyak digunakan pada EV yang membutuhkan pengisian cepat dan output daya tinggi.
Cairan biasanya tidak bersentuhan langsung dengan sel. Coolant mengalir melalui pelat atau kanal tertutup di sekitar modul baterai.
Pendinginan Imersi
Dalam sistem imersi, sel atau komponen tertentu bersentuhan langsung dengan cairan dielektrik yang tidak menghantarkan listrik. Pendekatan ini menawarkan potensi perpindahan panas dan keseragaman temperatur yang tinggi.
Namun, implementasinya memerlukan perhatian terhadap kompatibilitas material, penyegelan, biaya, pemeliharaan, dan karakteristik cairan sepanjang umur kendaraan.
Hubungan Thermal Management dengan Efisiensi dan Jarak Tempuh
Semua perangkat termal membutuhkan energi. Pompa, kipas, kompresor, dan pemanas dapat mengurangi energi yang tersedia untuk menggerakkan kendaraan. Tantangan rekayasanya adalah mencapai temperatur ideal dengan konsumsi daya serendah mungkin.
Beberapa strategi yang digunakan pada 2026 antara lain:
- Pompa dan kompresor berkecepatan variabel.
- Heat pump untuk memindahkan panas secara efisien.
- Integrasi panas baterai, powertrain, dan kabin.
- Preconditioning ketika kendaraan masih terhubung ke sumber listrik.
- Prediksi kebutuhan termal berdasarkan navigasi.
- Insulasi kabin dan paket baterai.
- Pemanasan lokal pada kursi atau setir untuk mengurangi beban pemanas kabin.
Jarak tempuh tidak hanya dipengaruhi kapasitas baterai. Suhu lingkungan, gaya mengemudi, kecepatan, penggunaan AC, dan efektivitas thermal management turut menentukan konsumsi energi aktual.
Keselamatan dan Thermal Runaway
Thermal runaway adalah kondisi ketika reaksi eksotermik dalam sel menghasilkan panas yang memicu reaksi lanjutan secara tidak terkendali. Sistem thermal management berperan mengurangi risiko, tetapi bukan satu-satunya lapisan keselamatan.
Proteksi EV biasanya mencakup:
- Pemantauan temperatur pada sejumlah titik.
- Sekering dan kontaktor tegangan tinggi.
- Isolasi listrik.
- Struktur pelindung paket baterai.
- Ventilasi atau pengelolaan gas.
- Material penghambat perambatan panas.
- Algoritma pendeteksi kondisi abnormal.
- Pembatasan pengisian dan daya keluaran.
Teknisi harus memahami prosedur tegangan tinggi sebelum melakukan diagnosis. Materi dasar terkait keselamatan kerja dan kompetensi kendaraan modern juga dapat dipelajari melalui Materi Otomotif SMK 2026 tentang kompetensi dan praktik.
Gejala Gangguan Thermal Management
Gangguan sistem termal dapat ditandai oleh:
- Peringatan temperatur baterai.
- Daya motor berkurang secara tidak biasa.
- Pengisian cepat konsisten lebih lambat.
- AC kabin tidak stabil.
- Kipas bekerja terus-menerus.
- Pompa mengeluarkan bunyi abnormal.
- Coolant berkurang atau terlihat bocor.
- Konsumsi energi meningkat tanpa perubahan pola berkendara.
- Regenerative braking sering dibatasi.
- Kendaraan gagal melakukan preconditioning.
Gejala tersebut tidak selalu menunjukkan kerusakan baterai. Penyebabnya bisa berupa sensor, pompa, katup, kompresor, sumbatan, udara di dalam sirkuit, atau perangkat lunak kontrol.
Perawatan yang Perlu Diperhatikan
Pemilik EV sebaiknya mengikuti jadwal pemeriksaan dari produsen. Langkah umum yang relevan meliputi:
Pekerjaan pada baterai tegangan tinggi harus dilakukan teknisi yang kompeten. Selain risiko listrik, beberapa sirkuit membutuhkan prosedur vakum, pengisian coolant, dan pembuangan udara yang spesifik.
Untuk pembacaan daring tambahan di luar pembahasan teknis ini, tersedia link terbaru. Informasi servis tetap harus diverifikasi melalui dokumentasi resmi produsen kendaraan.
Tren Thermal Management EV pada 2026
Pengembangan sistem termal pada 2026 mengarah pada integrasi yang lebih tinggi antara perangkat keras, perangkat lunak, dan prediksi kondisi perjalanan. Fokus utamanya meliputi:
- Pengurangan jumlah selang dan sambungan.
- Manifold termal yang lebih ringkas.
- Kontrol berbasis prediksi rute.
- Pemanfaatan panas buangan yang lebih optimal.
- Preconditioning otomatis menuju stasiun pengisian.
- Peningkatan efisiensi heat pump pada rentang suhu lebih luas.
- Sensor yang mampu mendeteksi anomali lebih dini.
- Strategi pendinginan untuk arsitektur pengisian berdaya tinggi.
- Pengendalian temperatur sel yang semakin seragam.
Ke depan, performa EV tidak hanya ditentukan oleh kapasitas baterai atau tenaga motor. Kecerdasan sistem dalam mengelola energi panas akan menjadi faktor penting bagi pengisian, daya tahan, keselamatan, dan pengalaman berkendara.
FAQ
Apakah baterai EV harus selalu dingin?
Tidak. Baterai harus berada dalam rentang temperatur yang sesuai, bukan dibuat sedingin mungkin. Baterai yang terlalu dingin juga mengalami peningkatan hambatan internal dan penurunan kemampuan menerima daya.
Mengapa pengisian cepat melambat setelah beberapa waktu?
Kecepatan pengisian dipengaruhi state of charge, temperatur baterai, kemampuan charger, dan batas proteksi kendaraan. Ketika baterai semakin penuh atau panas meningkat, sistem biasanya mengurangi arus.
Apa fungsi preconditioning baterai?
Preconditioning membawa temperatur baterai menuju kondisi yang lebih sesuai sebelum berkendara atau mengisi daya. Fitur ini dapat meningkatkan performa, regenerative braking, dan konsistensi pengisian cepat.
Apakah thermal management mengurangi jarak tempuh?
Ya, pompa, kipas, kompresor, dan pemanas memakai energi. Namun, sistem yang efektif juga menjaga baterai dan powertrain bekerja lebih efisien sehingga manfaat keseluruhannya lebih besar.
Apakah coolant EV sama dengan coolant mobil konvensional?
Belum tentu. Spesifikasi coolant dapat berbeda dalam aspek konduktivitas listrik, perlindungan korosi, kompatibilitas material, dan umur pakai. Gunakan cairan yang disetujui produsen.
Mengapa regenerative braking berkurang ketika baterai dingin?
Baterai dingin memiliki keterbatasan dalam menerima daya. Karena regenerative braking mengubah energi gerak menjadi energi listrik yang dikirim ke baterai, sistem dapat membatasinya sampai temperatur membaik.
Apakah kipas yang tetap menyala setelah EV diparkir normal?
Dalam kondisi tertentu, ya. Sistem mungkin sedang menurunkan temperatur baterai atau elektronika daya. Pemeriksaan diperlukan jika kipas bekerja terlalu lama disertai peringatan, kebocoran, atau gejala abnormal lainnya.
Kesimpulan
Otomotif Engineering: Cara Sistem Thermal Management EV Bekerja berpusat pada pengendalian aliran panas antara baterai, motor, inverter, kabin, dan lingkungan. Sensor mengirimkan data kepada unit kontrol, lalu pompa, katup, radiator, chiller, serta heat pump bekerja sesuai kebutuhan.
Sistem yang dirancang dengan baik menjaga keselamatan, mempertahankan performa, mendukung pengisian cepat, meningkatkan kenyamanan, dan memperlambat degradasi baterai. Dalam perkembangan otomotif listrik pada 2026, thermal management menjadi bagian strategis yang menentukan efisiensi kendaraan secara keseluruhanâbukan sekadar sistem pendingin tambahan.
